BMW R1250R LED HEADLIGHT

【2022/03/09　アダプターについて追記あり】

R1200Rは前期/後期共に検証いただいてますが、追加でR1250Rもいただきました!!　基本、R1200R後期とヘッドライト内部の構造は共通なので問題はないはず、でしたが予想通り。　しかも超詳細レポートをいただいております。※キャプションはユーザー様よりいただいた解説を転記しております。

ご購入はコチラ　「こりす堂」

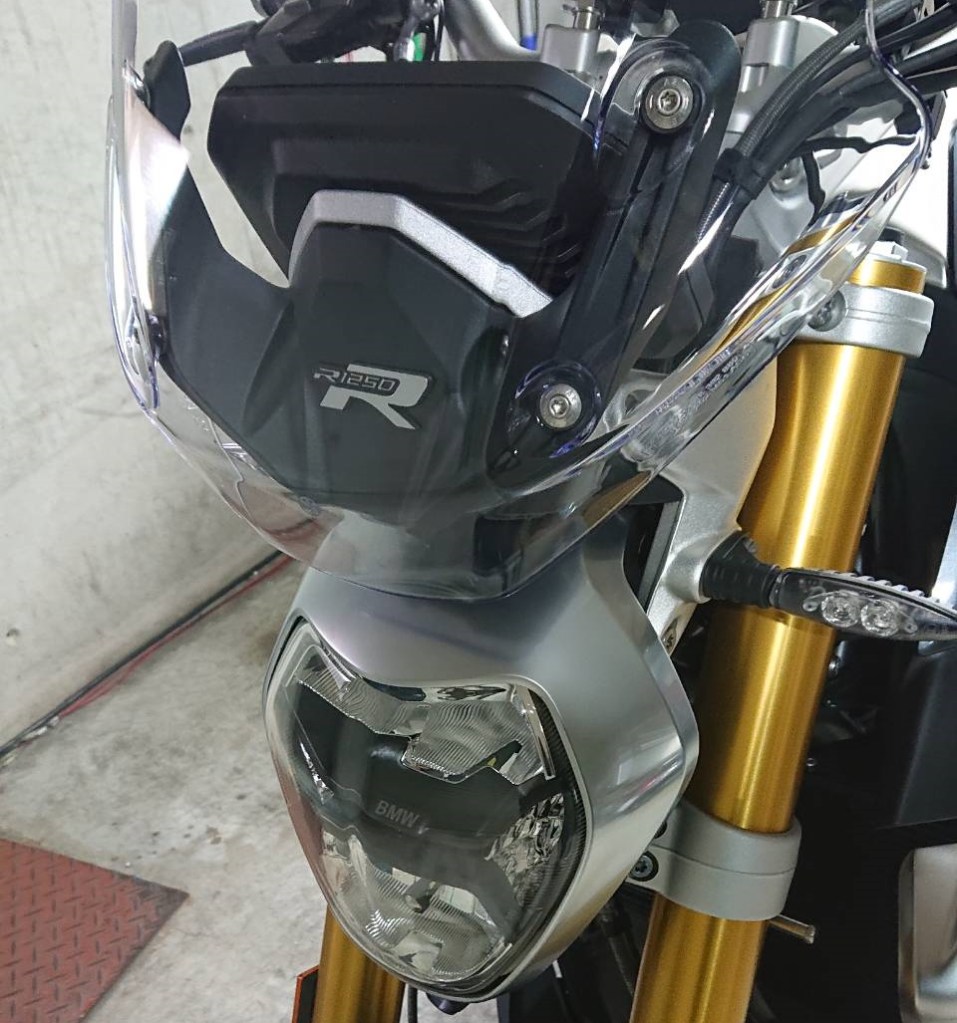

この佇まい、いかにもBMW!!
このデザインに惹かれて購入された方も多いのでは?　それでは以下、作業詳細を御覧ください。

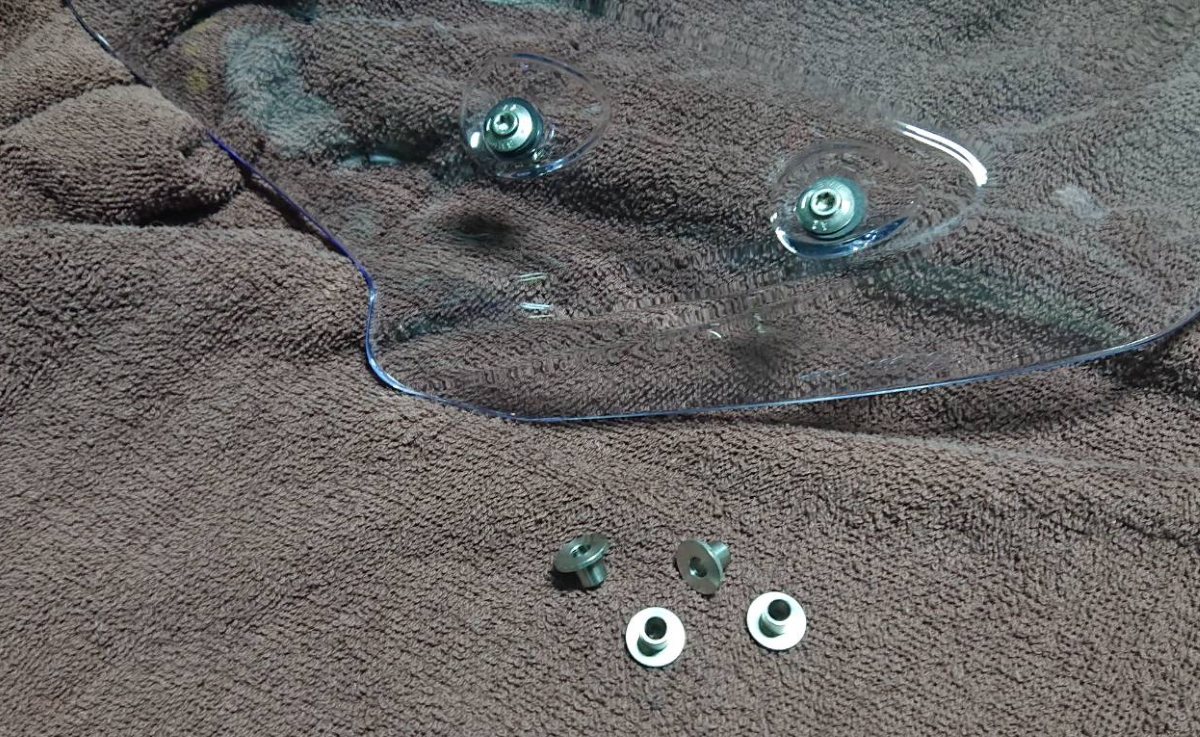

スクリーン(オプション)は T25トル クス ねじ(4か所)で外す。
アルミのカラー紛失に注意
ヘッドライトのカバーは左右のネジ （T25）を外し
前方に引っ張る
ヘッドライトのケースは左右のT40トルクスねじを外し
（落下に注意 ）
上部のコネクターを外す
裏蓋は上部2箇所のツメを押さえながら外す。
台座はAmazonでH7用バルブホルダーを購入
(純正アダプターを加工しないため)

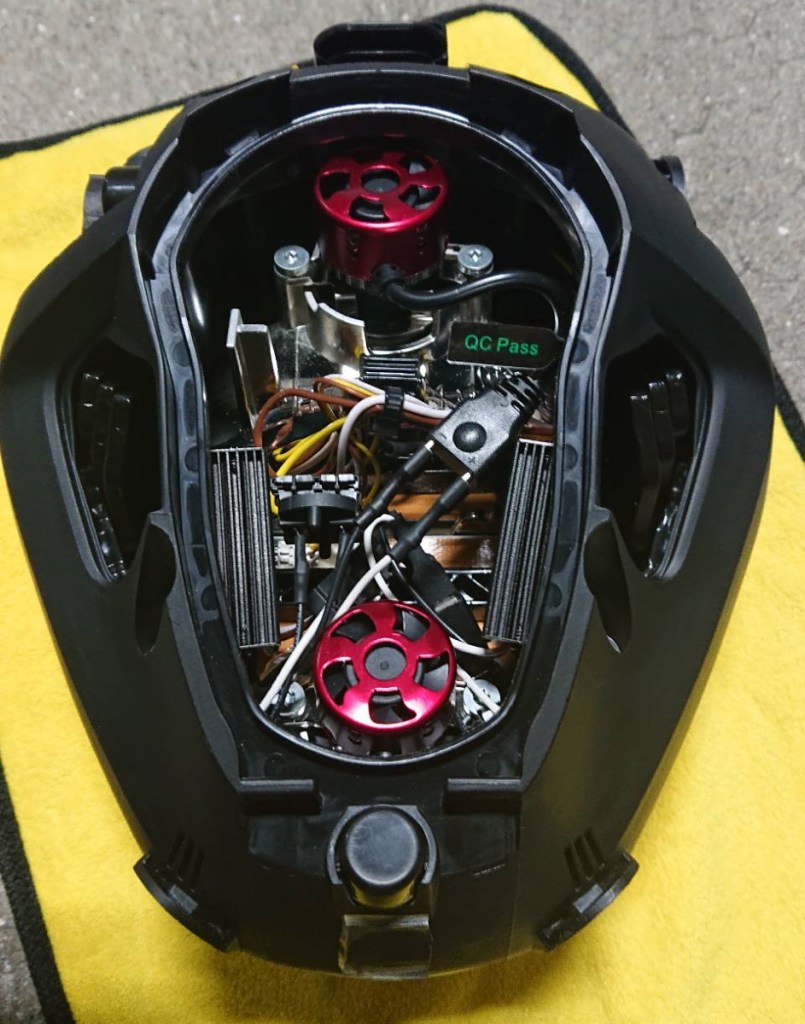

LEDをセット。R1250RはポジションランプがLEDで、
そのヒートシンクが左右についている。
ヘッドライト用のキャンセラーはその内側に両面テープで固定。
付属の説明書通りに配線して完了
そのままではファンが当たるので、
付属説明書に沿ってニッパーでパチパチとカット。
きっちり閉まりました

あとは逆の手順で組み付け。ロービームの配光、カットラインもOK

ハロゲンで配光を確認し、シャッターにマーカー添付
色の違いだけでなく、カットラインが正確に出ていることにご注目ください。

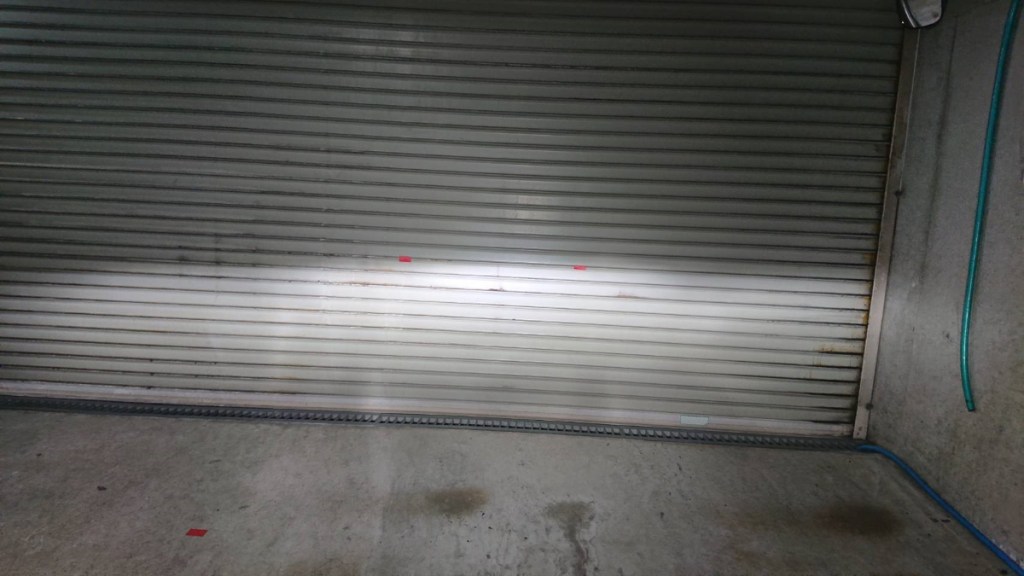

ロービーム
ハイビーム

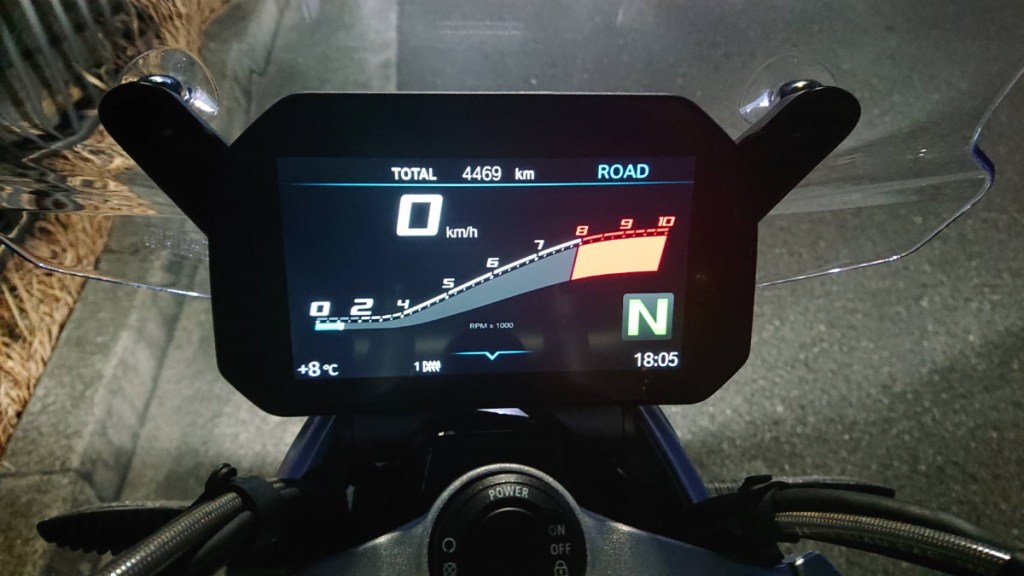

エラー表示も無し!!

詳細ご報告、ありがとうございます!!　明るさはもちろん、配光がきっちり出ているのが最高ですね。加えてアダプターの件も情報ありがとうございます。最近は実用に耐えるH7用アダプターも販売されているようなので、こちらも仕入れてセットとして販売していこうと思います。詳細レポート心より感謝いたします!!

【2022/03/09追記】アダプターの加工、追加情報いただきました!!　「しまりす堂」でもこのアダプターをセットで販売いたします。

左・LED用アダプター　右・純正

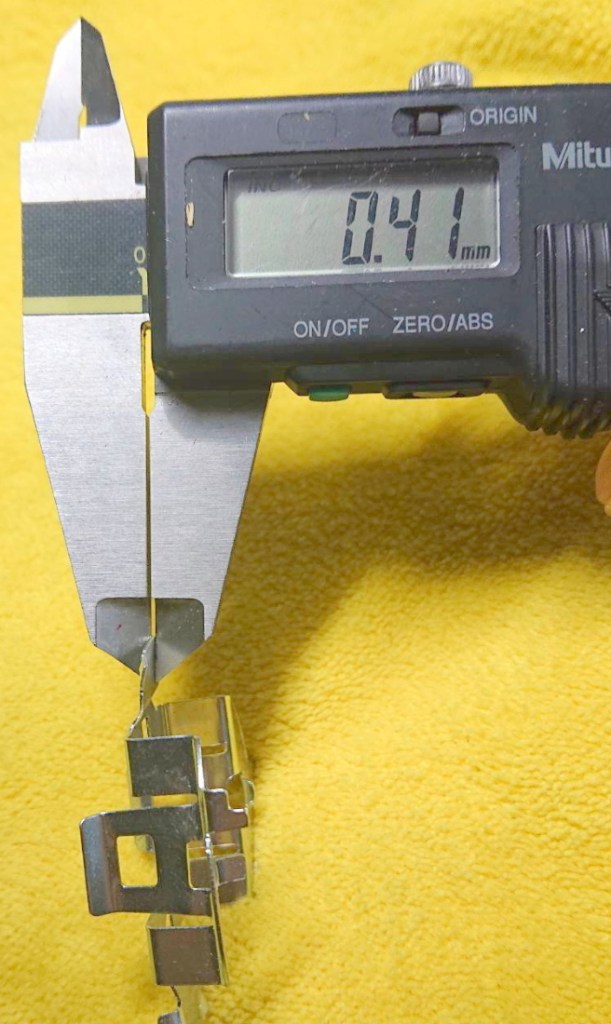

LED用
純正　ほぼ厚みは同じです。
純正を加工しないでもいい、のが嬉しいですね。
ただし、汎用品の宿命としてそのままだとフィットしません。少し左に傾いた位置になります。

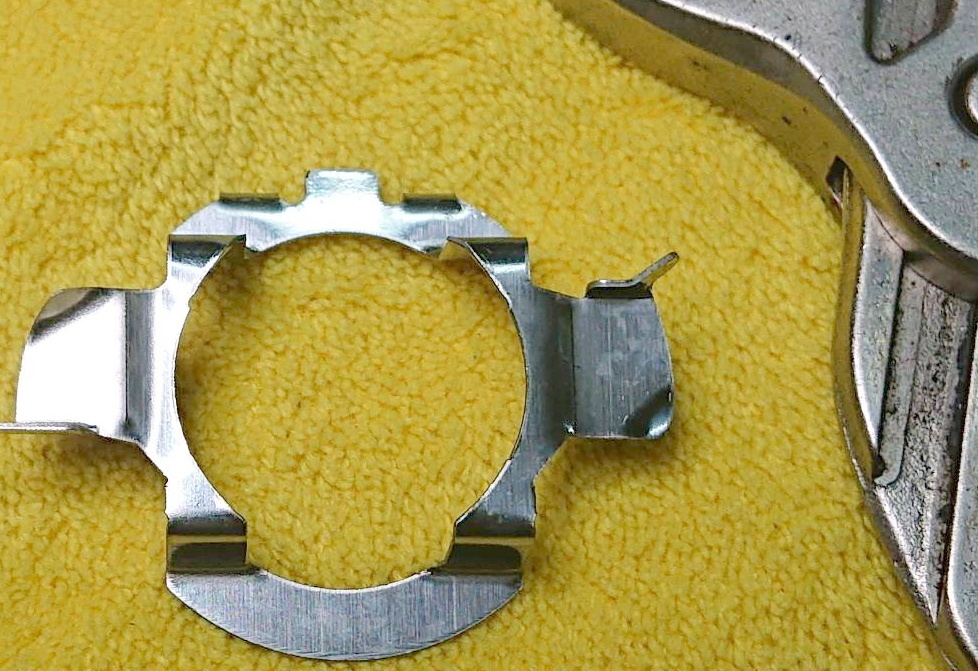

右の出っ張りを少し曲げて
ネジの逃げを作ります

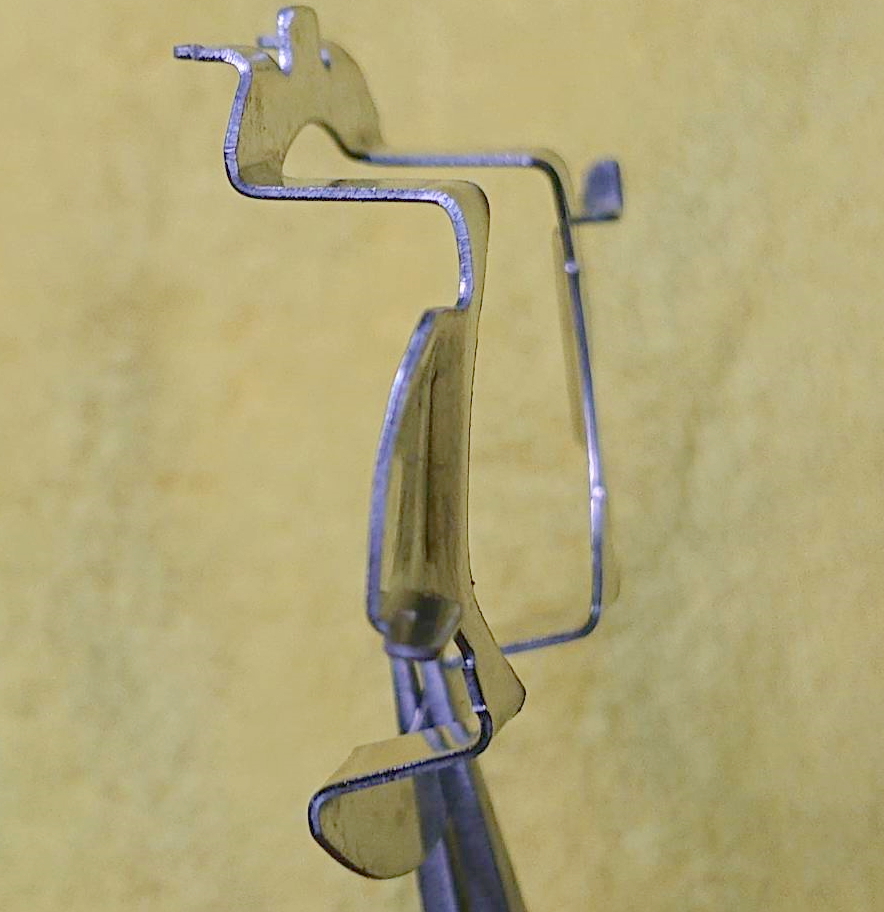

左の上をつまんで
手前側に曲げ直します
突起がある方がアダプターの上側です。左右を少し曲げ加工する、ということですね。
コレで右ねじに金具が当たらず、左側も平らに均したことでしっかり装着できました。

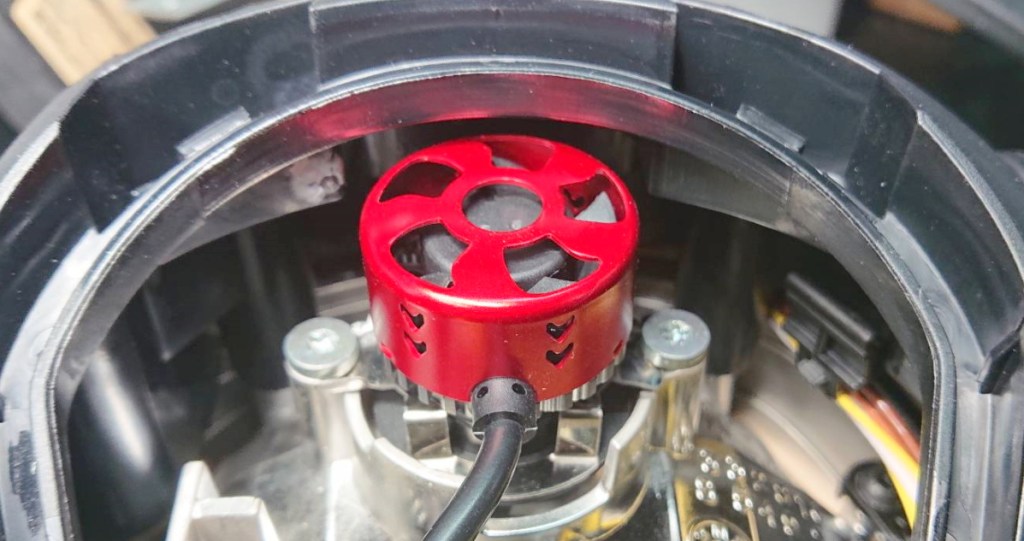

最後にLED本体を差し込んで完成!!

LED本体からH7台座を外して、まずアダプターで台座を押さえてからLED本体を装着します。念の為。

追加での詳細情報ありがとうございました!!
